Sb≥12%的锑矿石（粗矿），品位算不算高？

锑矿一般工业要求：边界品位，含Sb 0.7%；工业品位，含Sb 1.5%；可采厚度≥1m；夹石剔除厚度≥2m。

工业利用价值的适合现今选冶条件，含锑在20%以上的锑矿物有10种，即辉锑矿(含Sb 71.4%)、方锑矿(含Sb 83.3%)、锑华(含Sb 83.3%)、锑赭石(含Sb 74%～79%)、黄锑华(含Sb 74.5%)、硫氧锑矿(含Sb 75.2%)、自然锑(含Sb)、硫汞锑矿(含Sb 51.6%)、脆硫锑铅矿(含Sb 35.5%)、黝铜矿(含Sb 25%)。其中，辉锑矿是锑锭生产的选冶主要的矿物原料。

锑氧生产有四种方法：

①硫化锑块矿的挥发焙烧。其反应为：

2SbS+9O—→2SbO+6SO气态SbO随炉气排出,冷凝、收尘即得锑氧。未挥发的SbO可进一步氧化成不挥发的SbO，留在渣中。为减少这种损失，焙烧时可加入碳质还原剂。现代焙烧设备为回转窑，中国有些厂使用中国式竖炉。竖炉的进料粒度为20～200毫米,6～7％,3～3.6吨/（米日）,渣含锑1～2％,回收率90～93％。

②硫化锑精矿闪速挥发焙烧。

将80％为－200目的精矿干燥至含水0.5％，随空气从回转窑头喷入，悬浮于气流中。在高温和湍流条件下，硫化锑迅速氧化成氧化锑，随炉气从窑尾排出，进入收尘系统(见)，锑回收率约96％。大部分脉石落入窑内,与烟气反向流动,从窑头排出。窑头还装有补充热量用的喷油嘴。

③硫化锑精矿鼓风炉挥发熔炼。

研究发展的低料柱、热炉顶操作的，既能处理硫化锑精矿球团，也能处理硫化锑和氧化锑的混合精矿球团以及泡渣等含锑物料。处理硫化精矿时,[kg02]大部分SbS氧化成SbO而挥发，小部分熔融的SbO和SbS直接作用生成金属锑，其反应为：

2SbO+SbS—→6Sb+3SO还生成少量冰锑（锑锍）和金属锑一起从炉底流出，冰锑可直接或焙烧后返回配料。如果精矿中含有金银，而产出的金属锑较少，常向鼓风炉前床内加入一定量的锑，以捕集金银，捕集了金银的锑称为贵锑。鼓风炉的床能率为28～30吨／（米?日），锑回收率95～99％,渣含锑1％左右,焦率约35％左右。

④硫化锑精矿旋涡炉挥发熔炼。将氧化铁矿石、石灰石、石英石和木炭磨细，与硫化锑精矿混合加入旋涡炉，进行挥发熔炼。锑的挥发率可达97％以上。

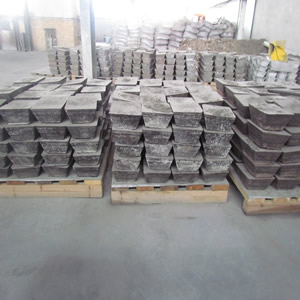

原熔炼和火法精炼 挥发焙烧和挥发熔炼所产锑氧含杂质较少,配入煤和少量纯碱(NaCO),在反射炉内还原熔炼成粗锑。锑氧中的脉石，煤的灰分以及部分砷、锑的氧化物与纯碱反应所生成的多泡质轻的“泡渣”，浮在锑液表面。扒出泡渣，即得粗锑。如需精炼，可继续加入纯碱，碱熔化后把压缩空气鼓入锑液，进行碱性精炼。锑液中的砷、硒、碲等杂质被氧化生成相应的钠盐，硫铜生成硫化铜和硫化钠进入碱渣除去。含铁高时,可降温,使铁以SbFe、SbFe形态析出,剩下的少量铁,加硫除去。一般须进行多次精炼才能得到合格精锑。铸锭前把低砷优良锑氧加入炉内，锑氧熔化后再铸锭，使锭块外包一层熔融锑氧，俗称“衣子”，保护精锑不再氧化，并使锑锭缓慢冷却，表面可形成美丽的凤尾草状结晶花纹，这是享有盛名的中国优良锑锭的特征。
